GM型隔膜式計量泵

GM型隔膜式計量泵普遍適用于低壓力范圍。以小的服務活動提供了可觀的性價比。電機的旋轉運動通過渦輪及偏心輪轉化為沖程的往復運動。在液力端中連桿將沖程活動傳遞到計量隔膜上。在泵運行時兩個單向閥防止計量介質的回流。電機驅動隔膜計量泵可以調節流量，電機轉速和沖程長度。

詳細介紹性能參數 結構圖安裝(外形)尺寸其它

技術參數:

可調計量范圍：0-400L/H
大壓力范圍：0-1.0MPa
驅動方式：電機驅動220V 、380V
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)

產品應用:

鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
采用凸輪機構．整體上完全無泄露，可安置于藥槽或管道上。
接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
性價比高，普遍適用于，壓力要求不高的水處理行業。
在泵運行或停止時也可任意調節流量也可定量輸出。
隔膜為多層復合結構壓制而成，

產品特點:

第一層超韌性Teflon耐酸薄膜，
第二層EPDM彈性橡膠，
第三層厚度3mm SUS304支撐鐵芯，
第四層采用強化尼龍纖維補強，
第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。

泵頭部位材料	工作條件
計量泵頭：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	環境溫度： -30℃ -- +90℃
計量閥：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	電機：二相、三相標準電機或防爆電機
閥球：二氧化硅、SUS304、SUS316、陶瓷	功率：0.25KW 0.37KW 0.55kw
密封：聚四氟乙烯、聚氯乙烯	防護等級：IP54

型號	流量 (L/H)	壓力 (MPa)	沖次（MIN-1）	功率（KW）	進 出口徑 (mm)	重量 (KG)
GM-25/1.0	25	1.0	72	0.37	可配Φ8軟管含過濾底閥及注射閥	22
GM-50/0.7	50	0.7	72		可配Φ8軟管含過濾底閥及注射閥
GM-90/0.7	90	0.7	96		DN15
GM-120/0.7	120	0.7	96		DN15
GM-170/0.7	170	0.7	96		DN15
GM-240/0.5	240	0.5	96		DN15
GM-330/0.5	330	0.5	144		DN15
GM-400/0.5	400	0.5	144	0.55	DN25

GM型隔膜式計量泵 :GM系列精密計量泵|結構說明

一、GM系列精密計量泵|結構說明:

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	電機	8	偏心輪軸承	15	頂桿	22	泵頭
2	電機座	9	主軸	16	導向軸套	23	螺栓
3	電機聯軸節	10	蝸輪	17	鍵	24	膜片
4	橡膠緩沖塊	11	軸承	18	彈簧座	25	油封
5	調節手輪	12	軸承蓋	19	彈簧	26	油封座
6	密封圈	13	螺絲	20	密封圈	27	出水閥總成
7	調節頂桿	14	蝸桿	21	進水閥總成	28	泵體

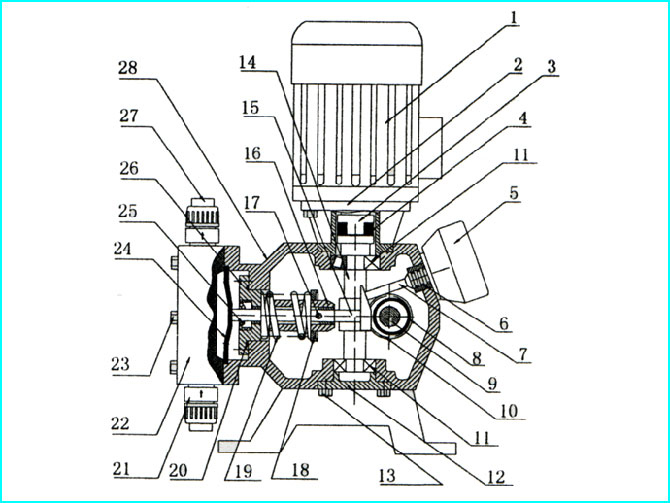

二、GM系列精密計量泵|結構圖:

結構原理：

1泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變膜片伸縮距離來達到改變流量的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
4工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，此時吸入閥關閉，排出閥打開，吸入液體；當液體膜片向前死點移動時，此時吸入閥關閉，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變挺桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.

序號	故障特征	故障原因	排除方法
1	完全不排液	1.吸入高度太高 2.吸入管道阻塞 3.吸入管道漏氣	1.降低安裝高度 2.清洗疏通吸入管道 3.壓緊或更換密封墊片
2	排液量不夠	1.吸入管道局部阻塞 2.吸入或排出閥內有異物卡阻 3.泵閥磨損關閉不嚴 4.轉速不足	1.疏通吸入管道 2.清洗吸排閥 3.修理或更換閥件 4. 檢查電機和電壓
3	排出壓力不穩定	1.吸入或排出閥內有雜物卡阻或漏氣 2.管道未設置背壓閥	1.清除吸、排閥內的雜質、擰緊螺絲消除漏氣 2.增設背壓閥
4	計量精度不夠	1.柱塞密封填料漏液 2.吸入或排出閥磨損 3.電機轉速不穩定 4.調節手輪移位	1.調整或更換密封填料 2.更換吸排閥 3.穩定電源頻率和電壓 4.校準并固定
5	運轉中有沖擊聲	1.轉動零件松動或嚴重磨損 2.吸入高度過高 3.吸入管道漏氣 4.介質中有空氣 5.吸入管徑太少 6.排出壓力過高	1.擰緊有關螺絲或更換新零件 2.降低安裝高度 3.壓緊吸入法蘭或螺母 4.排除介質中的空氣 5.增大吸入管徑 6.降低壓力
