D、DG型臥式多級離心泵

D、DG型臥式多級離心泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

詳細介紹性能參數 結構圖安裝(外形)尺寸曲線圖譜其它

產品特點：

水力模型先進，效率高，性能范圍廣。
D、DG型臥式多級離心泵泵運行平穩，噪音低。
軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

技術參數：

流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

型號意義：

D（DG） 46 - 50×12
D（DG）– 分段式鍋爐給水離心泵
46 – 設計流量（m3/h）
50 – 單級揚程
12 – 級數

型號	級數	流量Q		揚程	轉速（r/min）	電機功率（KW）
型號	級數	m³/h	L/S	揚程	轉速（r/min）	電機功率（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
D-80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
D-100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
D-125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160

型號	級數	流量Q		揚程	轉速(r/min)	功率n(千瓦)		允許汽蝕余量	效率(%)	葉輪直徑
型號	級數	m³/h	(l/s)	揚程	轉速(r/min)	軸功率	電機 功率	允許汽蝕余量	效率(%)	葉輪直徑
D6-25 DG6-25 DGR6-25	3	6.3	1.75	75	2950	2.86	5.5	2	45	138
	4			100		3.81	7.5
	5			125		4.77	7.5
	6			150		5.72	11
	7			175		6.67	11
	8			200		7.63	15
	9			225		8.58	15
	10			250		9.53	18.5
	11			275		10.5	18.5
	12			300		11.44	18.5
D12-25 DG12-25 DGR12-25	3	12.5	3.47	75	2950	4.73	7.5	2	54	146
	4			100		6.3	11
	5			125		7.88	11
	6			150		9.46	15
	7			175		11	15
	8			200		12.61	18.5
	9			225		14.18	18.5
	10			250		15.67	22
	11			275		17.34	22
	12			300		18.9	30
D25-30 DG25-30 DGR25-30	3	25	6.94	90	2950	9.88	15	2.2	62	160
	4			120		13.1	18.5
	5			150		16.47	22
	6			180		19.77	30
	7			210		23.1	30
	8			240		26.4	37
	9			270		29.65	37
	10			300		32.9	45
D46-30 DG46-30 DGR46-30	3	46	12.8	90	2950	16.11	22	70	3.0	164
	4			120		21.48	30
	5			150		26.85	37
	6			180		32.21	37
	7			210		37.58	45
	8			240		42.95	55
	9			270		48.32	55
	10			300		53.69	75
D25-50 DG25-50 DGR25-50	3	25	6.94	150	2950	18.9	30	54	2.7	196
	4			200		25.2	30
	5			250		31.5	37
	6			300		37.8	45
	7			350		44.1	55
	8			400		50.4	75
	9			450		56.7	75
	10			500		63.0	75
	11			550		69.3	90
	12			600		75.6	110
D46-50 DG46-50 DGR46-50	3	46	12.8	150	2950	29.83	37	63	2.8	210
	4			200		39.77	45
	5			250		49.11	55
	6			300		59.65	75
	7			350		69.6	90
	8			400		79.48	90
	9			450		89.48	110
	10			500		99.42	110
	11			550		109.36	132
	12			600		119.36	132

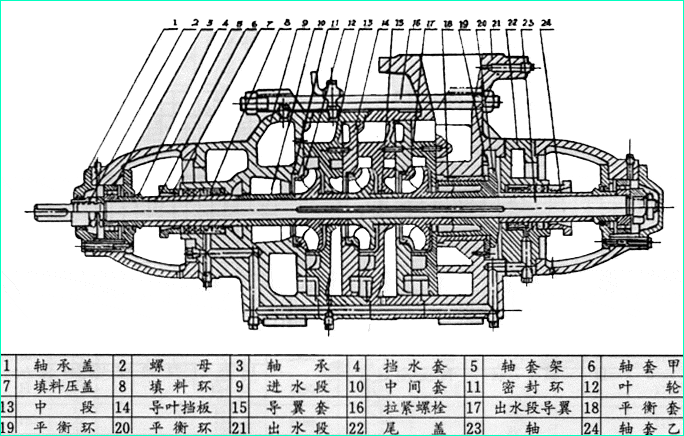

D、DG型臥式多級離心泵|結構圖

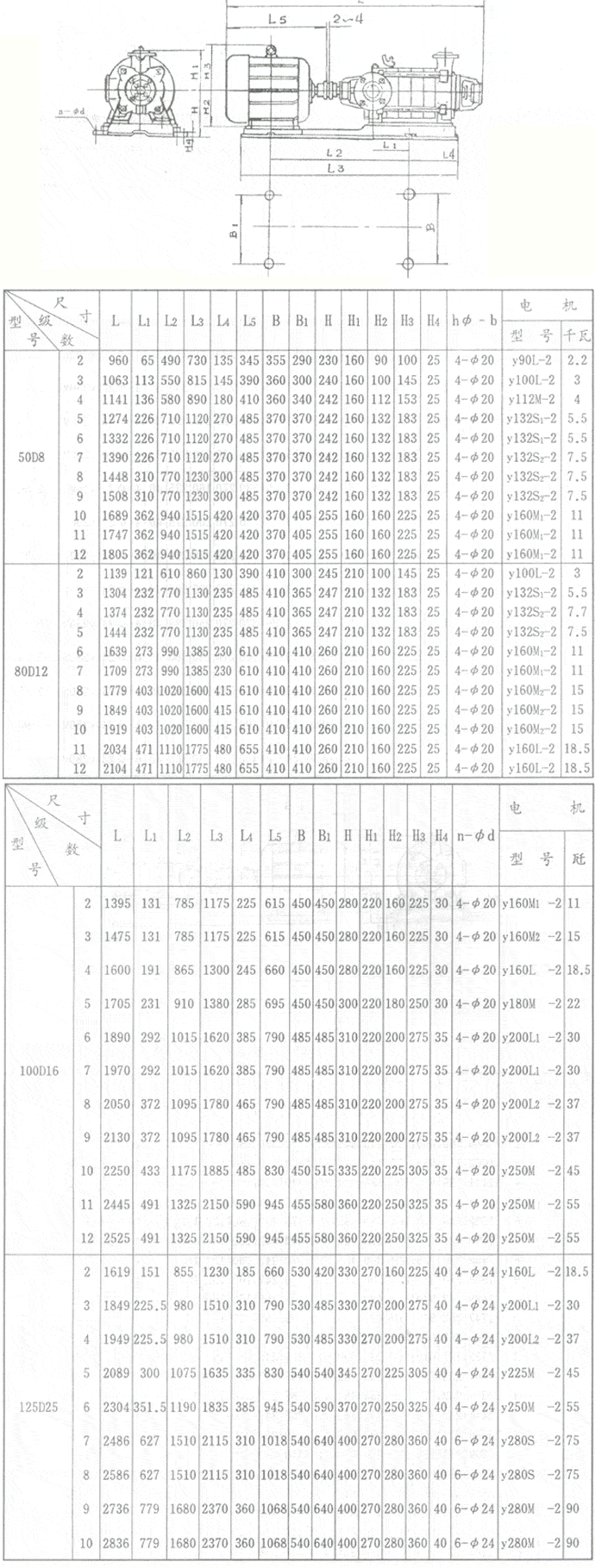

D、DG型臥式多級離心泵|外形尺寸

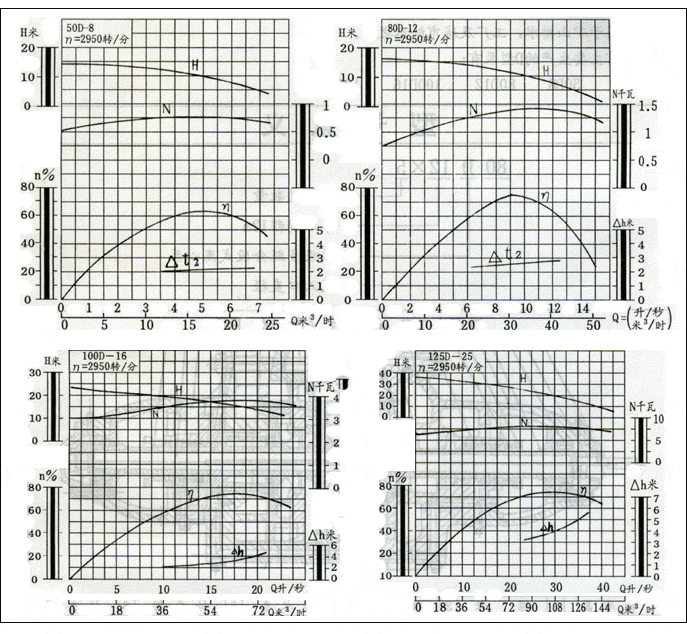

D、DG型臥式多級離心泵曲線圖

D、DG型臥式多級離心泵|故障分析及排除方法

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
