BA型單級單吸離心泵系列單級單吸懸臂式離心泵，供吸送清水及物理化學性質類似于水的液體之用。 本型泵揚程在8-93米時，流量為4.5—360米3／時，液體的高溫度不得超過80℃，適合于工廠、礦山、城市給水和農田灌溉等用。
BA型泵的主要另件有：泵體(1)；泵蓋(2)；葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

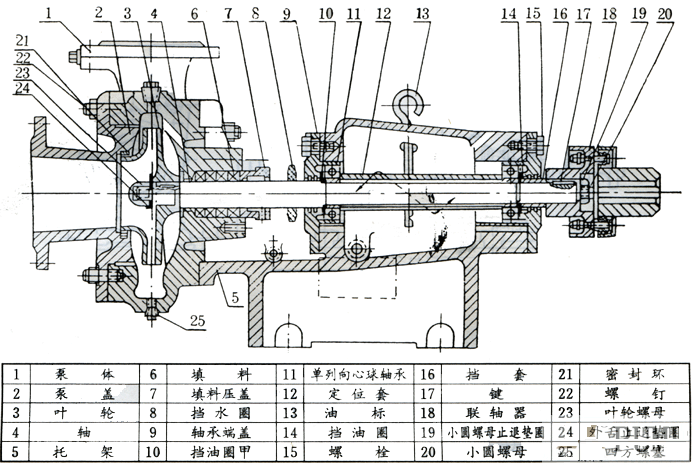

圖1表示BA型水泵的縱剖面結構圖，軸的兩端以單列向心球軸承支承，用稀油潤滑。

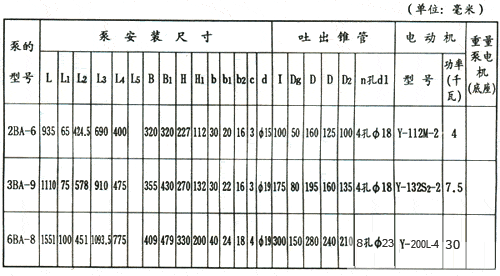

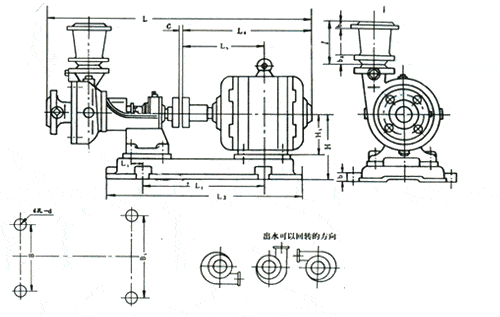

圖2代表16種BA型泵的外形圖，圖3是BA型泵的安裝圖，BA型泵的外形尺寸和安裝尺寸附列于后面。
泵體(1)為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。
泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。
葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但11／2BA-6，2BA-6，2BA-9，3BA-9，3BA-13，4BA-18，4BA-25，葉輪沒有鉆孔，依靠軸承承受軸向力，制造時，經過靜平衡試驗。
軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。
托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。
填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。
水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時，必須注意電機與水泵的軸在同一條中心線上。
| 泵的型號 | 流量Q | 總揚程 H (米) | 轉速 n (轉/分) |
功率N(千瓦) | 效率(%) | 允許吸 上真空度 HS(米) |
葉輪直 徑D (毫米) |
重量 泵/底座 (公斤) |
||
| 米3/時 | 升/秒 | 軸功率 | 電動機 | |||||||
| 11/2BA-6 | 6 11 14 |
1.6 3 3.9 |
20.3 17.4 14 |
2900 | 0.745 0.94 0.01 |
Y90S-2 1.5 |
44 55.5 53 |
6.6 6.7 6.0 |
126 | 25/20 |
| 11/2BA-6A | 5 9.5 13.5 |
1.4 2.6 3.8 |
16 14.2 11.2 |
2900 | 0.578 0.713 0.825 |
Y90S-2 1.5 |
38 51.5 50 |
6.5 6.9 6.1 |
115 | 25/20 |
| 11/2BA-6B | 4.5 9 13 |
1.3 2.5 3.6 |
12.8 11.4 8.8 |
2900 | 0.448 0.57 0.693 |
Y802-2 1.1 |
35 49 45 |
6.4 7.0 6.3 |
105 | 25/20 |
| 2BA-6 | 10 20 30 |
2.8 5.5 8.3 |
34.5 30.8 24 |
2900 | 1.86 2.61 3.09 |
Y112M-2 4 |
50.6 64 63.5 |
8.7 7.2 5.7 |
162 | 42/28 |
| 2BA-6A | 10 20 30 |
2.8 5.5 8.3 |
28.5 25.2 20 |
2900 | 1.43 2.08 2.55 |
Y00L-2 3 |
54.5 65.6 64.1 |
8.7 7.2 5.7 |
148 | 42/28 |
| 2BA-6B | 10 20 25 |
2.8 5.5 6.9 |
22 18.8 16.3 |
2900 | 1.10 1.57 1.73 |
Y90L-2 2.2 |
54.9 65 94 |
8.7 7.2 6.6 |
132 | 42/28 |
| 2BA-9 | 11 20 25 |
3 5.5 7 |
21 18.5 16 |
2900 | 1.12 1.48 1.66 |
Y90L-2 2.2 |
56 68 66 |
8.0 6.8 6.0 |
127 | 40/28 |
| 2BA-9A | 10 17 22 |
2.8 4.7 6.1 |
16.8 15 13 |
2900 | 0.85 1.07 1.23 |
Y90S-2 1.5 |
54 65 63 |
8.1 7.3 6.5 |
117 | 40/28 |
| 2BA-9B | 10 15 20 |
2.8 4.2 5.6 |
13 12 10.3 |
2900 | 0.695 0.82 0.89 |
Y90S-2 1.5 |
51 60 62 |
8.1 7.6 6.8 |
106 | 40/28 |
| 3BA-6 | 30 45 60 70 |
8.3 12.5 16.7 19.5 |
62 57 50 44.5 |
2900 | 9.30 11.0 12.3 13.3 |
Y160L-2 18.5 |
54.4 73.5 66.3 64 |
7.7 6.7 5.6 4.7 |
218 | 99/80 |
| 3BA-6A | 30 40 50 60 |
8.3 11.1 13.9 17.7 |
45 41.5 37.5 30 |
2900 | 6.65 7.30 7.98 8.30 |
Y160M2-2 15 |
55 62 64 59 |
7.5 7.1 7.1 6.4 |
192 | 99/80 |
| 3BA-9 | 40 45 55 |
8.3 12.5 15.1 |
35.5 32.6 28.8 |
2900 | 4.64 5.56 6.32 |
Y132S2-2 7 .5 |
62.5 71.5 68.2 |
7.0 5.0 3.0 |
168 | 69/46 |
| 3BA-9A | 25 35 45 |
7 9.7 12.5 |
26.2 25 22.5 |
2900 | 2.83 3.35 3.87 |
Y132S1-2 5 .5 |
63.7 70.8 71.2 |
7.0 6.4 5.0 |
145 | 69/46 |
