YCB型圓弧齒輪泵，適用于輸送不含固體顆粒和纖維、無腐蝕性、溫度不高于80℃、粘度為5-1500cst的潤滑油或性質類似潤滑油的其它液體，并適用于液壓傳動系統。
齒輪采用具有國際九十年人先進水平的新技術--雙圓弧正弦曲線齒型圓弧。它與漸開線齒輪相比，突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損、運轉平衡、無困液現象，噪聲低、壽命長、效率高。該泵擺脫傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。
泵設有差壓式安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但是此安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
該泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。
| 型 號 | 流量 m 3 /h |
轉速 r/min |
排出壓力 Mpa |
必需汽 蝕余量m |
效率 % |
電動機 | ||
| 頻率Hz | 功率kw | 型號 | ||||||
| YCB0.6-0.6 | 0.6 1.0 |
910 1390 |
0.6 0.6 |
5.5 5.5 |
32 32 |
50 50 |
0.75 0.75 |
Y90S-6 Y80L 2 -4 |
| YCB0.6-2.5 | 0.6 1.0 |
910 1400 |
2.5 2.5 |
7.0 7.0 |
70 70 |
50 50 |
1.1 1.5 |
Y90L-6 Y90L-4 |
| YCB1.6-0.6 | 1.6 2.5 |
910 1400 |
0.6 0.6 |
5.5 5.5 |
42 42 |
50 50 |
0.75 1.1 |
Y90S-6 Y90S-4 |
| YCB1.6-2.5 | 1.6 2.5 |
940 1440 |
2.5 0.6 |
7.0 7.0 |
71 71 |
50 50 |
2.2 4 |
Y112M-6 Y112M-4 |
| YCB3.3-0.6 | 3.3 5.0 |
940 1420 |
0.6 0.6 |
5.0 5.0 |
60 60 |
50 50 |
1.5 2.2 |
Y100L-6 Y100L 1 -4 |
| YCB3.3-2.5 | 3.3 5.0 |
960 1440 |
2.5 2.5 |
7.0 7.0 |
72 72 |
50 50 |
5.5 7.5 |
Y132M 2 -6 Y132M-4 |
| YCB4-0.6 | 4.0 6.0 |
960 1440 |
0.6 0.6 |
5.0 5.0 |
60 60 |
50 50 |
1.5 2.2 |
Y100L-6 Y100L 1 -4 |
| YCB4-2.5 | 4.0 6.0 |
960 1440 |
2.5 2.5 |
7.0 7.0 |
72 72 |
50 50 |
5.5 7.5 |
Y132M 2 -6 Y132M-4 |
| YCB8-0.6 | 8.0 12.0 |
960 1440 |
0.6 0.6 |
5.0 5.0 |
61 61 |
50 50 |
3 5.5 |
Y132S-6 Y132S-4 |
| YCB8-2.5 | 8.0 12.0 |
970 1460 |
2.5 2.5 |
7.0 7.0 |
75 75 |
50 50 |
11 15 |
Y160L-6 Y160L-4 |
| YCB10-0.6 | 10.0 15.0 |
960 1140 |
0.6 0.6 |
5.0 5.0 |
62 62 |
50 50 |
4 5.5 |
Y132M 1 -6 Y132S-4 |
| YCB20-0.6 | 20.0 24.0 |
970 1170 |
0.6 0.6 |
5.0 5.0 |
68 68 |
50 60 |
7.5 11 |
Y160M-6 Y160M-6 |
| YCB25-0.6 | 25.5 30.0 |
970 1170 |
0.6 0.6 |
5.5 5.5 |
69 69 |
50 60 |
11 11 |
Y160L-6 Y160M-6 |
| YCB30-0.6 | 30.0 36.6 |
970 1180 |
0.6 0.6 |
5.5 5.5 |
70 70 |
50 60 |
11 15 |
Y160L-6 Y160L-6 |
| YCB40-0.6 | 40.0 | 970 | 0.6 | 5.5 | 72 | 50 | 15 | Y180L-6 |
| YCB50-0.6 | 50.0 60.0 |
980 1190 |
0.6 0.6 |
5.5 5.5 |
78 78 |
50 60 |
22 | Y225M-6 Y250M- |
| 型號 Model |
流量 m3/h |

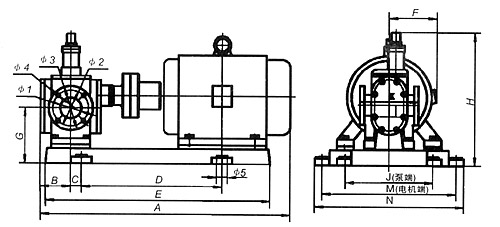

A | B | C | D | E | F | G | H | J | K | M | N | φ1 | φ2 | φ3 | n×φ4 | n×φ5 | 重量 Weight |
| YCB0.6-0.6 | 0.6 | 506 | 50 | 22.5 | 280 | 421 | 155 | 115 | 232 | 136 | 125 | 222 | 252 | φ25 | φ75 | φ100 | 4×M10 | 4×φ14 | 38.5 |
| YCB1.0-0.6 | 1.0 | 486.5 | 264 | 405 | 150 | 217 | 207 | 237 | |||||||||||
| YCB1.6-0.6 | 1.6 | 547 | 63 | 27.5 | 303 | 455 | 155 | 243 | 156 | 150 | 222 | 252 | φ32 | φ90 | φ120 | 4×φ14 | 43 | ||
| YCB2.5-0.6 | 2.5 | ||||||||||||||||||
| YCB3.3-0.6 | 3.3 | 644 | 76 | 35 | 344.5 | 544.5 | 180 | 127.6 | 298 | 198 | 180 | 266 | 298 | φ 40 | φ100 | φ130 | 4×φ16 | 65 | |
| YCB5.0-0.6 | 5.0 | ||||||||||||||||||
| YCB4.0-0.6 | 4.0 | 667.5 | 82 | 40 | 346 | 557 | 256 | 288 | φ50 | φ110 | φ140 | 66 | |||||||
| YCB6.0-0.6 | 6.0 | ||||||||||||||||||
| YCB8.0-0.6 | 8.0 | 795 | 101 | 50 | 382 | 644 | 210 | 140 | 396 | 218 | 220 | 332 | 364 | φ65 | φ130 | φ160 | 117 | ||
| YCB12-0.6 | 12 | ||||||||||||||||||
| YCB10-0.6 | 10 | 849 | 111 | 430 | 690 | 130 | |||||||||||||
| YCB15-0.6 | 15 | 808 | 392 | 652 | |||||||||||||||
| YCB20-0.6 | 20 | 1009 | 131.5 | 29.5 | 566 | 845 | 255 | 165.8 | 471.5 | 270 | 260 | 380 | 416 | φ80 | φ150 | φ190 | 4×φ18 | 4×φ18 | 216 |
| YCB25-0.6 | 25 | 1100 | 146.5 | 603 | 904 | 385 | 421 | φ100 | φ170 | φ210 | 223 | ||||||||
| YCB30-0.6 | 30 | 1125 | 147 | 35 | 646 | 954 | 196 | 517 | 295 | 275 | 400 | 436 | 288 | ||||||
| YCB40-0.6 | 40 | 1214 | 161 | 42.5 | 673 | 1023 | 285 | 212 | 562 | 315 | 300 | 425 | 461 | φ125 | φ200 | φ240 | 8×φ18 | 4×φ18 | 364 |
| YCB50-0.6 | 50 | 1300 | 159 | 52.5 | 680 | 1080 | 310 | 237 | 590 | 240 | 300 | 476 | 536 | φ125 | φ200 | φ240 | 8×φ18 | 4×φ18 |
