新研制開發的XDBY型電動隔膜泵，采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
| 型號 | 流量 （m3/h) |
揚程 (m) |
吸程 (m) |
配備功率 (KW) |
泵體材料 | 配備減速機 型號 |
|||
| 鑄鐵 | 鋁合金 | 不銹鋼 | 襯膠 | ||||||
| XDBY-10 | 0.75 | 30 | 3 | 0.55 | ☆ | ☆ | ☆ | / | XLD3-35 |
| XDBY-15 | 1.5 | 30 | 3 | 0.55 | ☆ | ☆ | ☆ | / | XLD3-35 |
| XDBY-20 | 2.5 | 30 | 3 | 1.5 | ☆ | ☆ | ☆ | / | XLD3-35 |
| XDBY-25 | 3.5 | 30 | 4 | 1.5 | ☆ | ☆ | ☆ | ☆ | XLD3-35 |
| XDBY-32 | 4 | 30 | 4 | 1.5 | ☆ | ☆ | ☆ | ☆ | XLD3-35 |
| XDBY-40 | 4.5 | 30 | 4 | 1.5 | ☆ | ☆ | ☆ | ☆ | XLD3-35 |
| XDBY-50 | 6.5 | 30 | 4.5 | 2.2 | ☆ | ☆ | ☆ | ☆ | XLD3-35 |
| XDBY-65 | 8 | 30 | 4.5 | 2.2 | ☆ | ☆ | ☆ | ☆ | XLD3-35 |
| XDBY-80 | 16 | 30 | 5 | 3 | ☆ | ☆ | ☆ | / | XLF5-35 |
| XDBY-100 | 20 | 30 | 5 | 3 | ☆ | ☆ | ☆ | / | XLD5-35 |

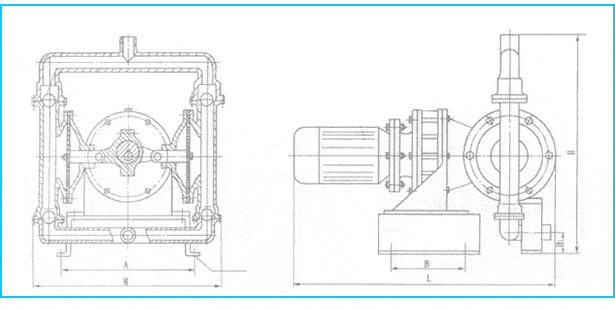

.gif)
| 型號 | A | B | D | ф | L | H | H1 |
| XDBY-10 | 456 | 342 | 185 | ф12X4 | 580 | 290 | 50 |
| XDBY-15 | 456 | 342 | 185 | ф12X4 | 580 | 290 | 50 |
| XDBY-20 | 456 | 342 | 185 | ф12X4 | 580 | 290 | 50 |
| XDBY-25 | 537 | 455 | 210 | ф14X4 | 675 | 500 | 60 |
| XDBY-32 | 537 | 455 | 210 | ф14X4 | 675 | 500 | 60 |
| XDBY-40 | 537 | 455 | 210 | ф14X4 | 675 | 500 | 60 |
| XDBY-50 | 800 | 345 | 345 | ф16X4 | 845 | 780 | 85 |
| XDBY-65 | 800 | 345 | 345 | ф16X4 | 845 | 780 | 85 |
| XDBY-80 | 800 | 345 | 345 | ф16X4 | 1000 | 900 | 96 |
| XDBY-100 | 800 | 345 | 345 | ф16X4 | 1000 | 900 | 96 |
